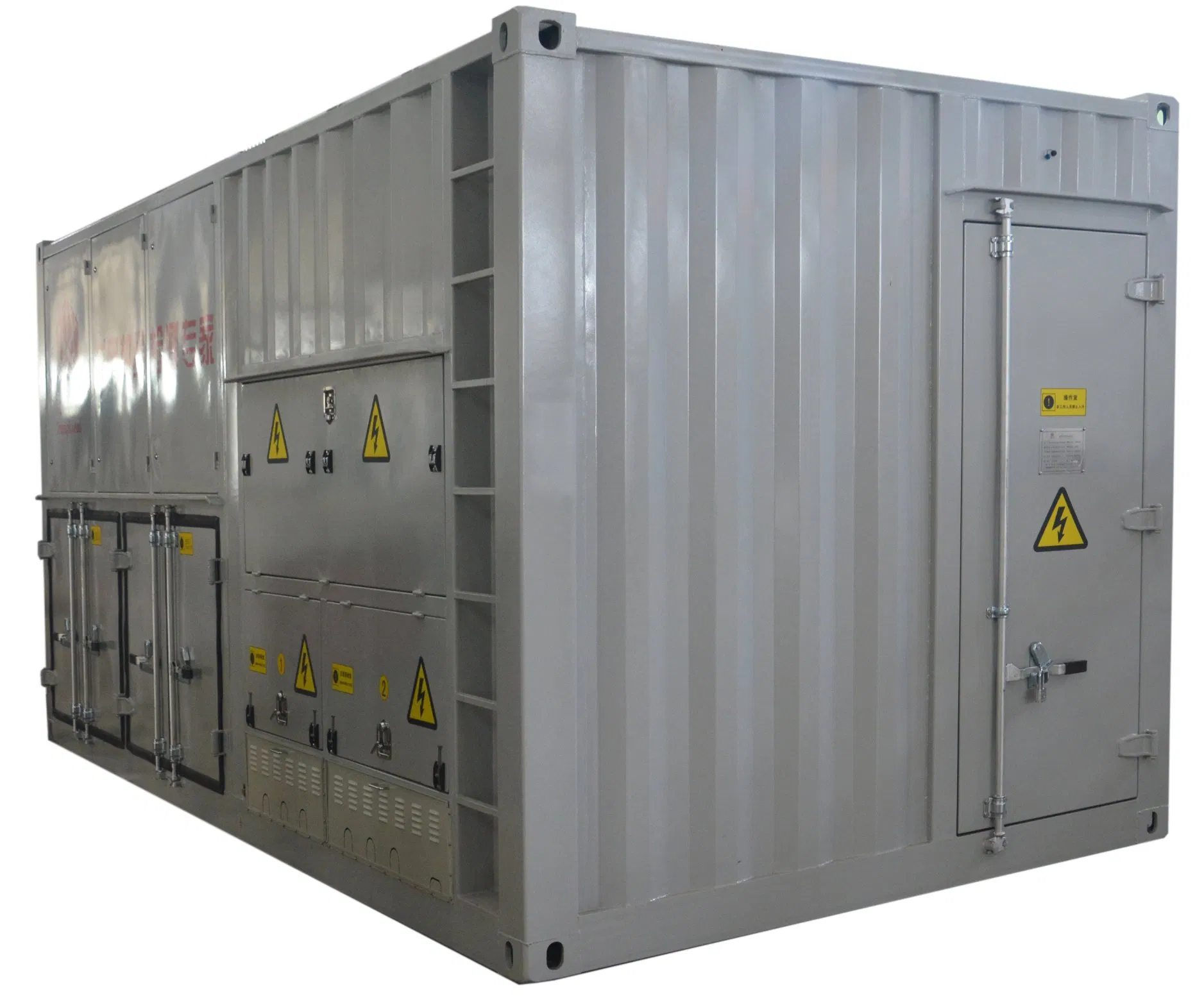

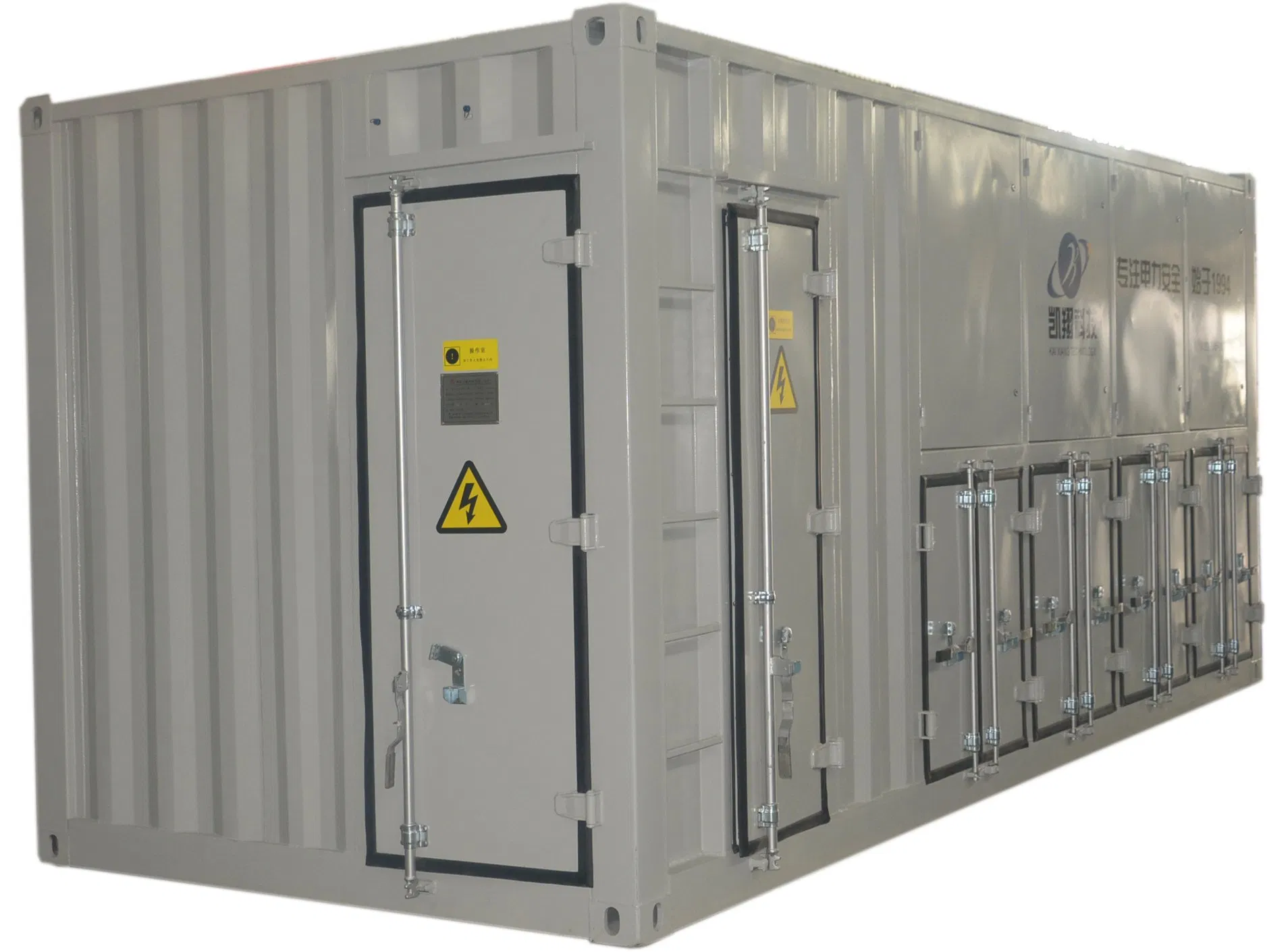

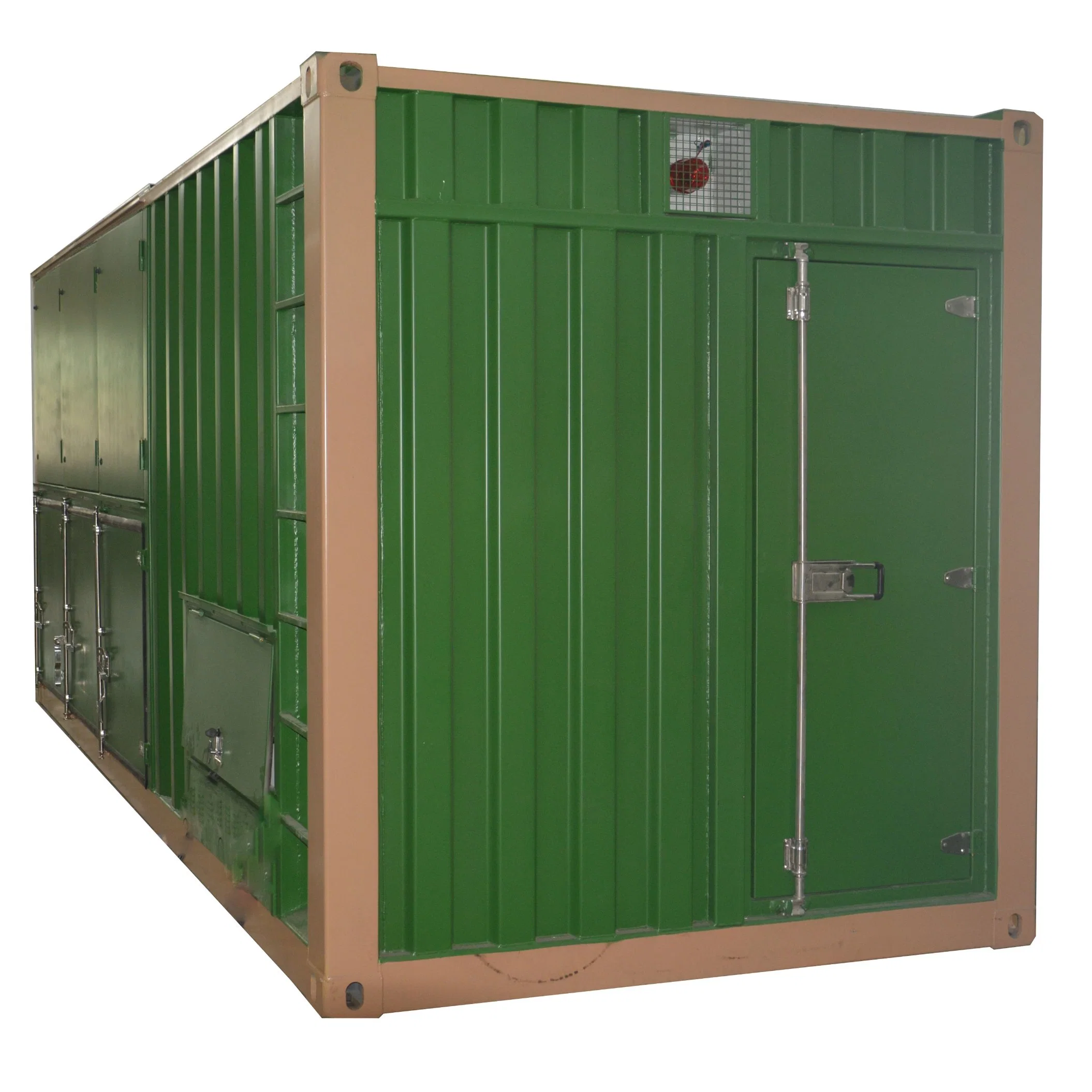

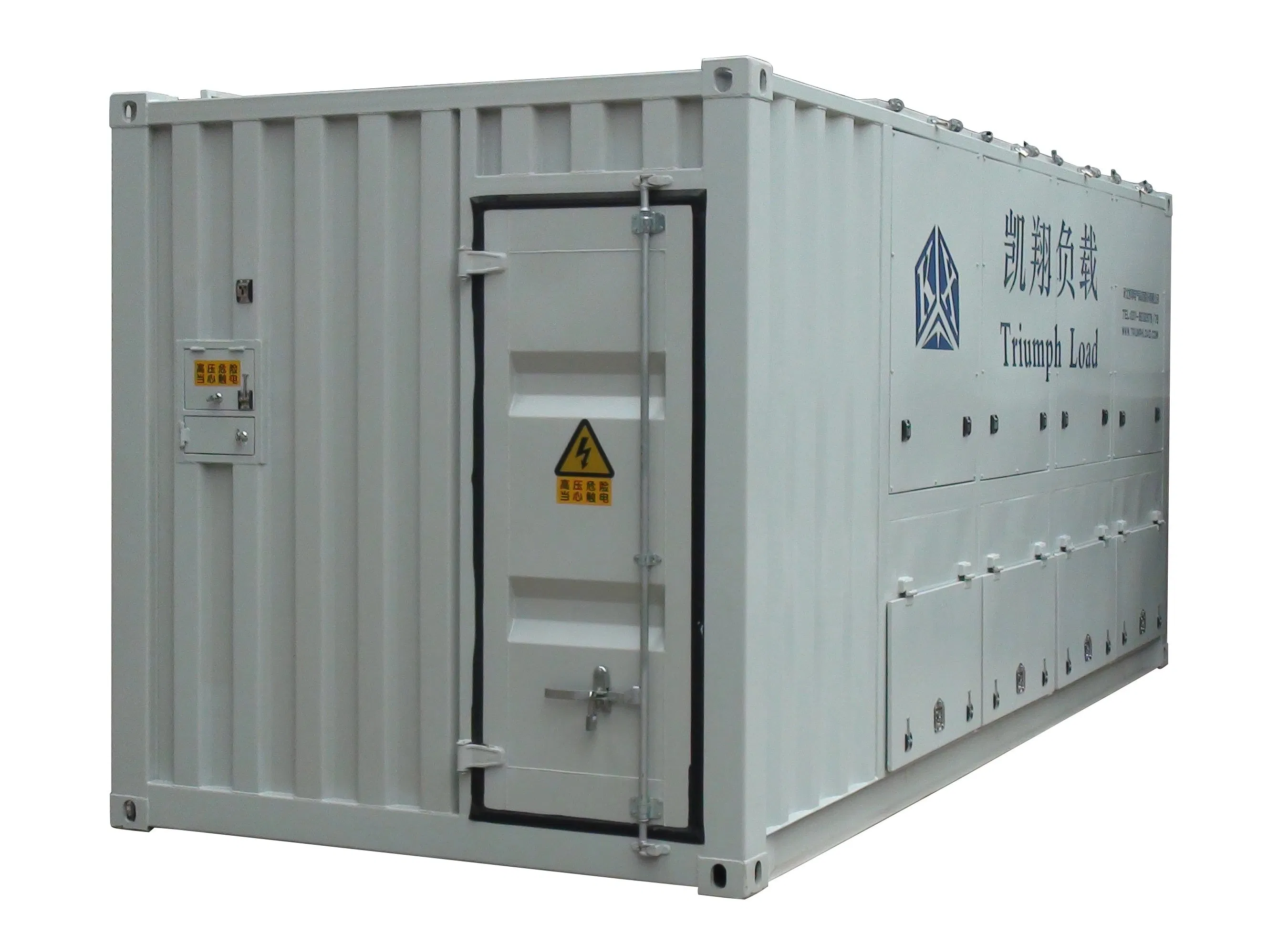

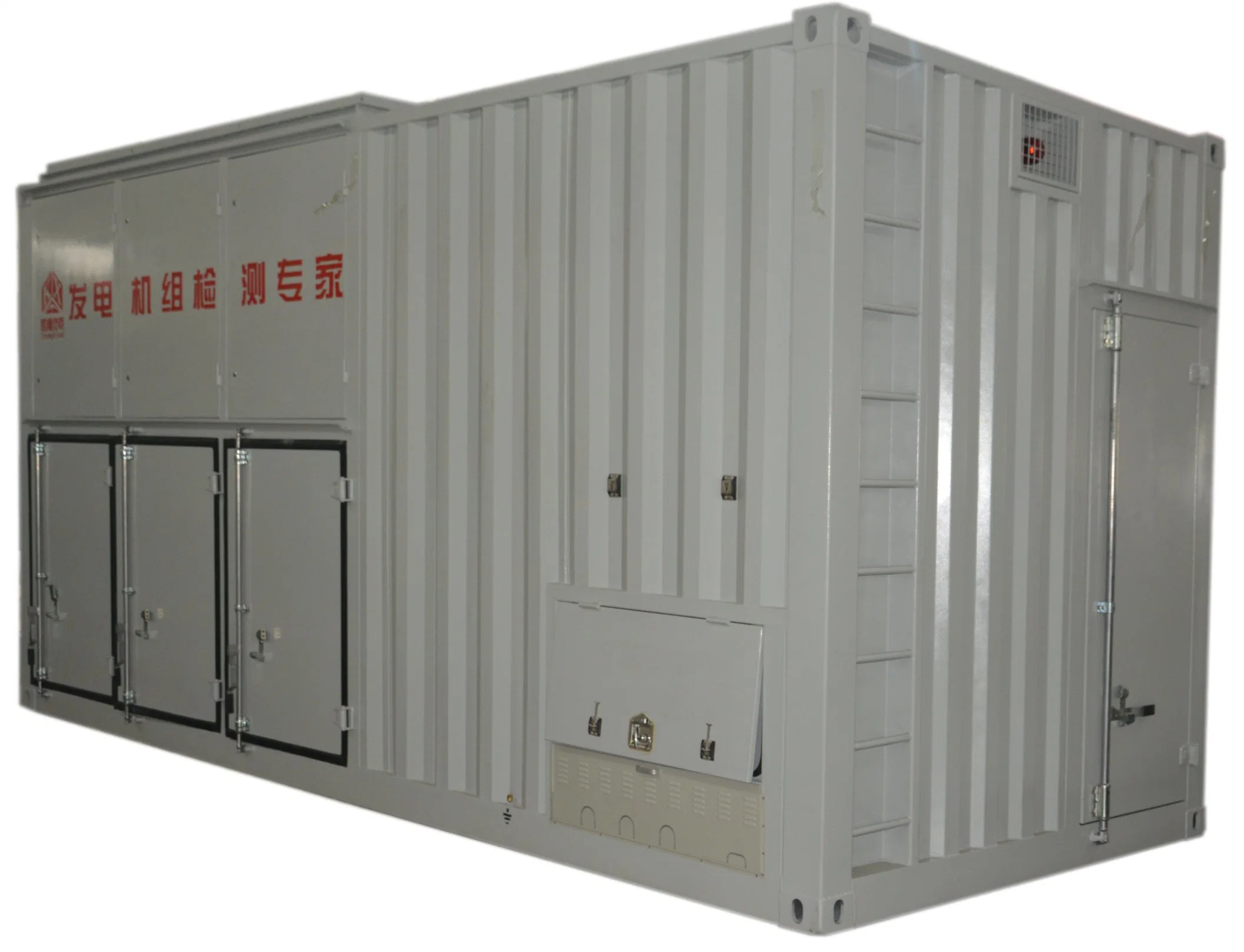

13.8kv 2MW Banco de Carga Resistivo para Pruebas de Turbinas de Gas
Descripción del Producto
📊
Función de Medición y Carga Ficticia
Prueba de estado estacionario: Carga de alimentación en el rango de medida nominal. Monitoreo de fase 3 de voltaje, corriente, potencia activa, reactiva y aparente, factor de potencia, frecuencia y tiempo de funcionamiento.
Principio de ajuste dinámico: Cuando la carga real es inferior al X% (XkW), el sistema agrega automáticamente carga en 5 segundos para mantener la estabilidad (≥ XkW) y la retira cuando la carga real es suficiente.
- Visualización LED: Medidor multifunción de 3 líneas para valores en tiempo real de cada fase.
- Predefinición: El usuario puede predefinir la potencia y activar mediante el botón de carga principal.
- Modo de control: Carga y descarga automática gestionada.
- Conectividad RS485: Transferencia de datos en tiempo real al PC para gestión mediante software (curvas, Excel, JPG).
💻
Modos de Control Operativo
Control Local: Panel con interruptores On/Off para carga por pasos y lectura directa en el medidor.
Control Remoto: Operación a larga distancia mediante cuadro de mando externo.
Control Inteligente: Software avanzado para pruebas, registro, gestión de datos y generación de gráficos imprimibles.
Bloqueo de Seguridad: Interruptor de modo que inhabilita otros controles para evitar conflictos operativos.
⚙️
Funciones de Carga Inteligente
- Comunicación: Puerto RS485 con aislamiento fotoeléctrico y alto rendimiento antiparásita. Compatible con USB/RS232.
- Modos Variados: Carga manual, automática, preestablecida y pruebas transitorias (descarga instantánea).
- Carga Preestablecida: Configuración por proporciones (0%, 25%, 50%, 75%, 100%) para cálculos automáticos de energía.
- Carga Automática: Programación de múltiples etapas y duraciones con función de pausa e inicio.
- Ensayo Paralelo: Capacidad para trabajar con varios bancos de carga sincronizados mediante software.
🛠️
Parámetros Técnicos
| Parámetros del Sistema | |
|---|---|
| Tensión nominal/Frecuencia | 13,8KV, fase 3, 3 cables, 60Hz |
| Potencia de carga máx. | Carga resistiva: 2MW |
| Resolución de carga | 4 pasos de 500kW cada uno |
| Factor de potencia | 1 |
| Tolerancia de carga (paso/general) | ±5% / ±3% |
| Control de ventilador | AC externo Fase 3, 4 hilos, 380V/60Hz |
| Interfaz de comunicación | RS485, RS232 |
| Grado de protección / Aislamiento | IP55 / Clase F |
| Refrigeración | Forzada (ventilador axial horizontal/vertical) |
| Dimensiones aproximadas | 12192mm × 2438mm × 2591mm (L x W x H) |
| Entorno Operativo | |
| Temperatura ambiente | -20ºC ~ +50ºC |
| Humedad relativa | ≤95% |
| Presión atmosférica | 86 ~ 106kPa |
| Componentes Principales | |
| Contactor / PLC | Xiguang / Siemens |
| Fusible | Chuantai |
| Resistencia / Software | Aleación de auto-desarrollo |
🖼️

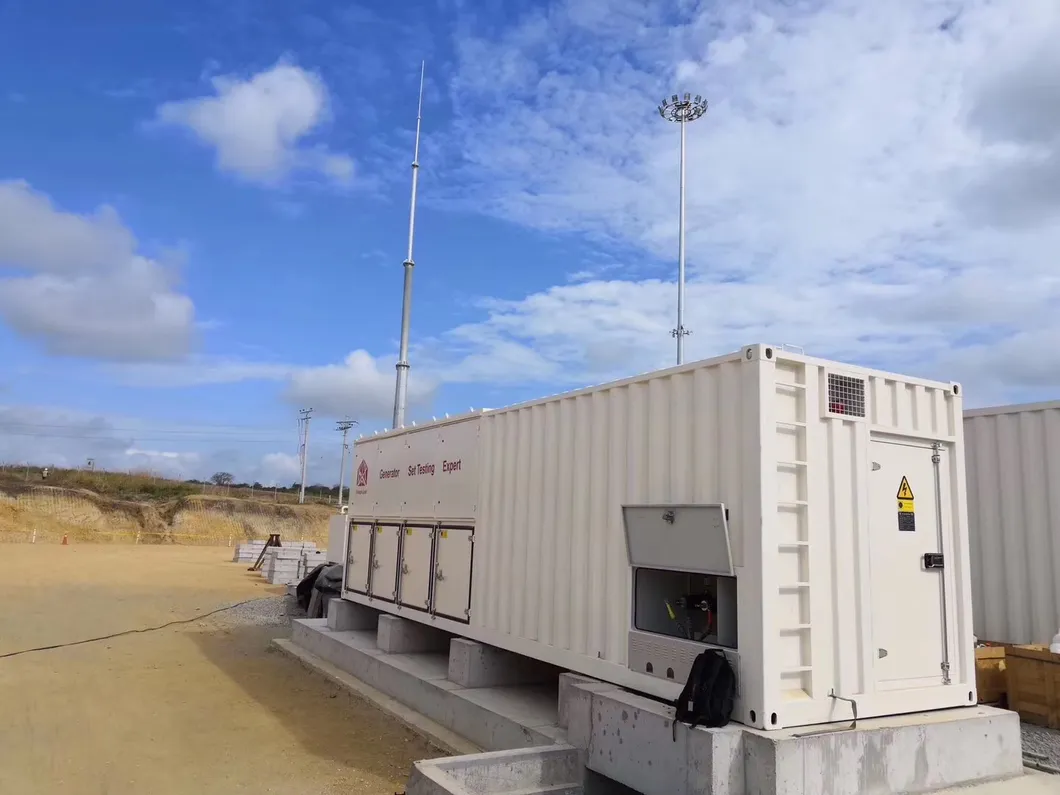

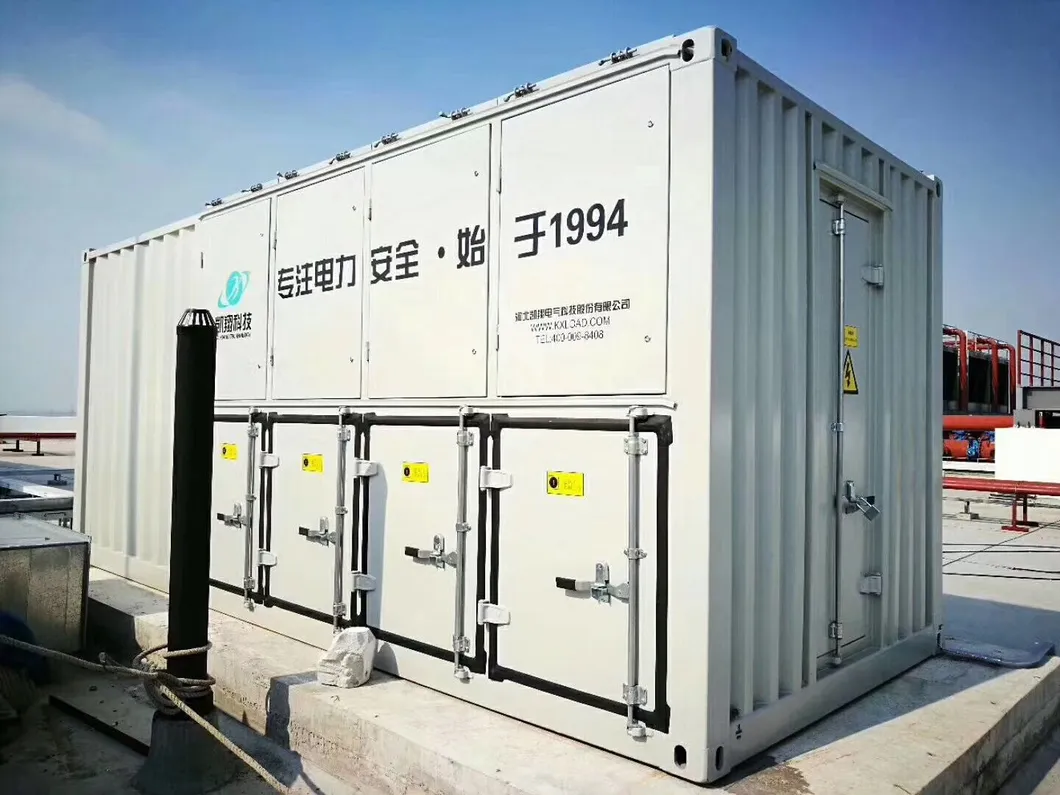

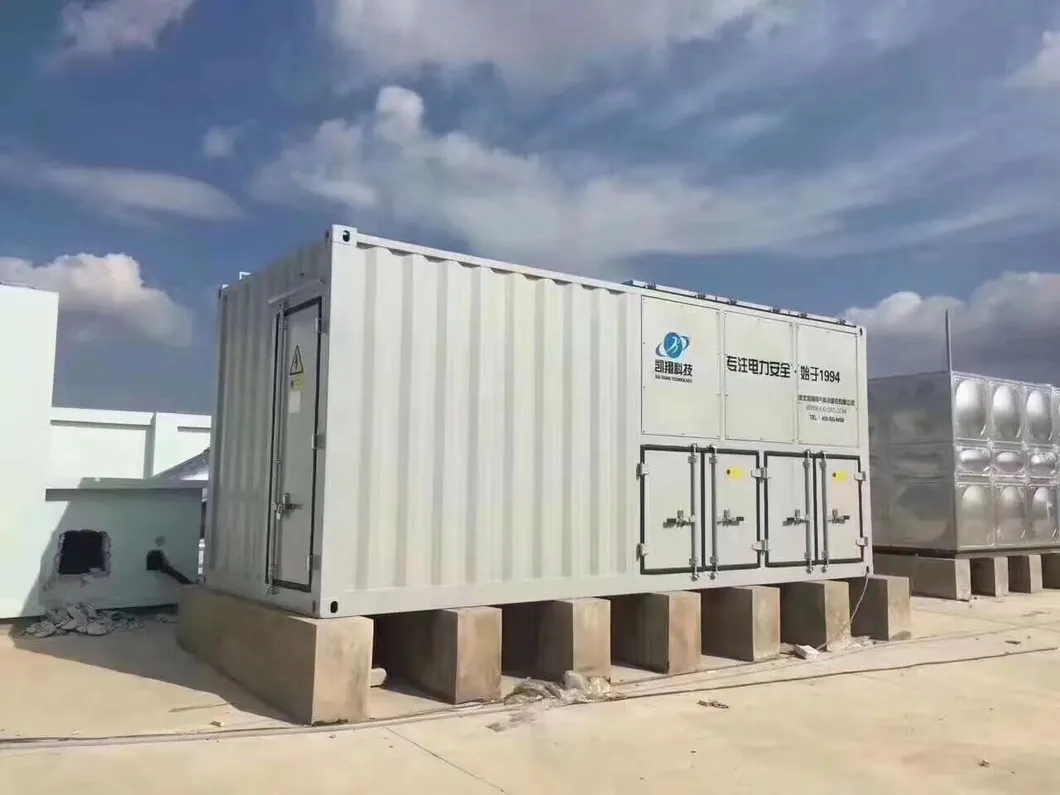

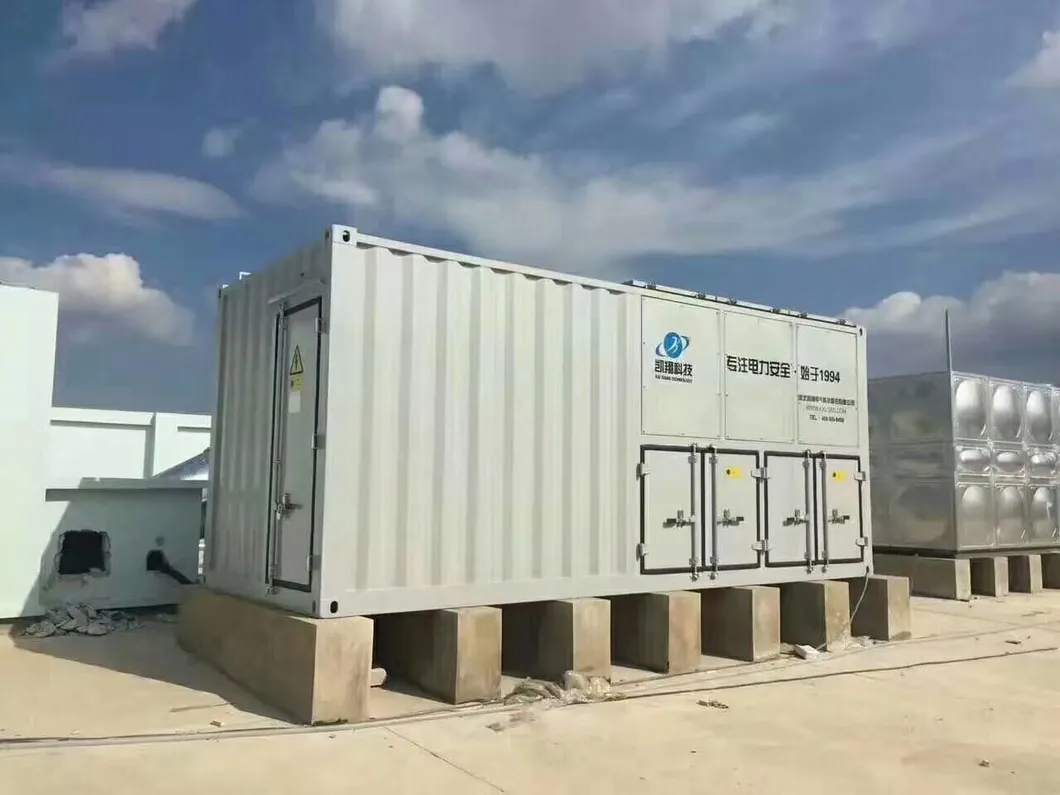

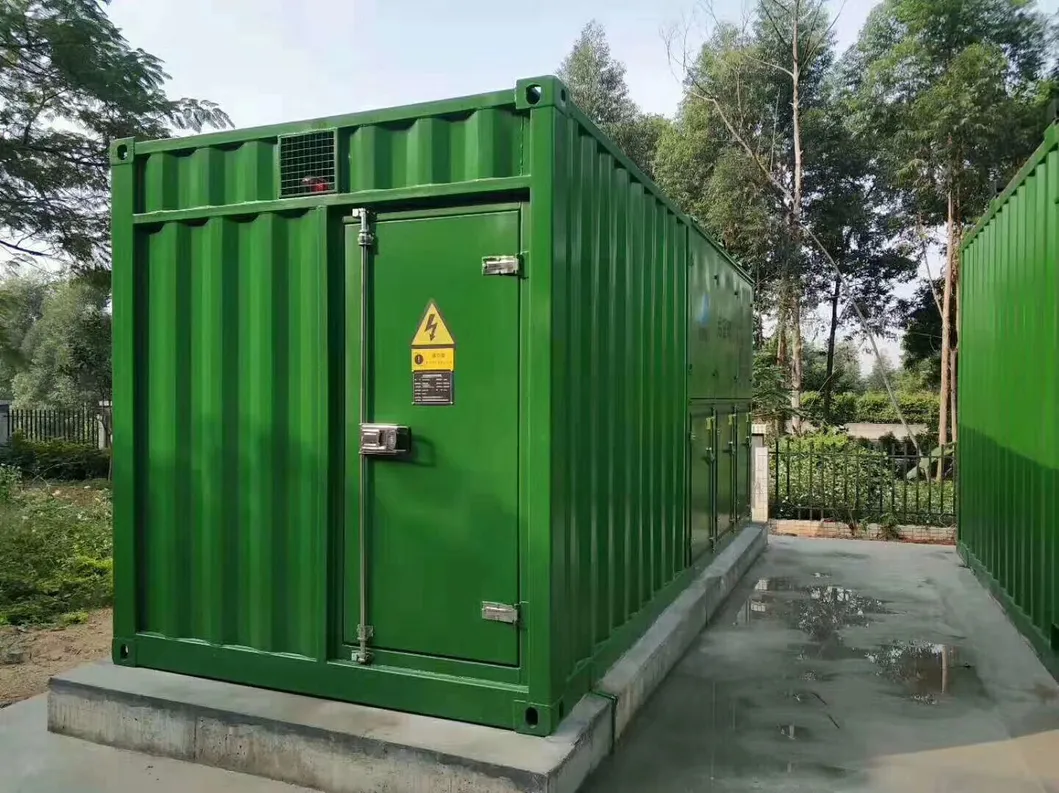

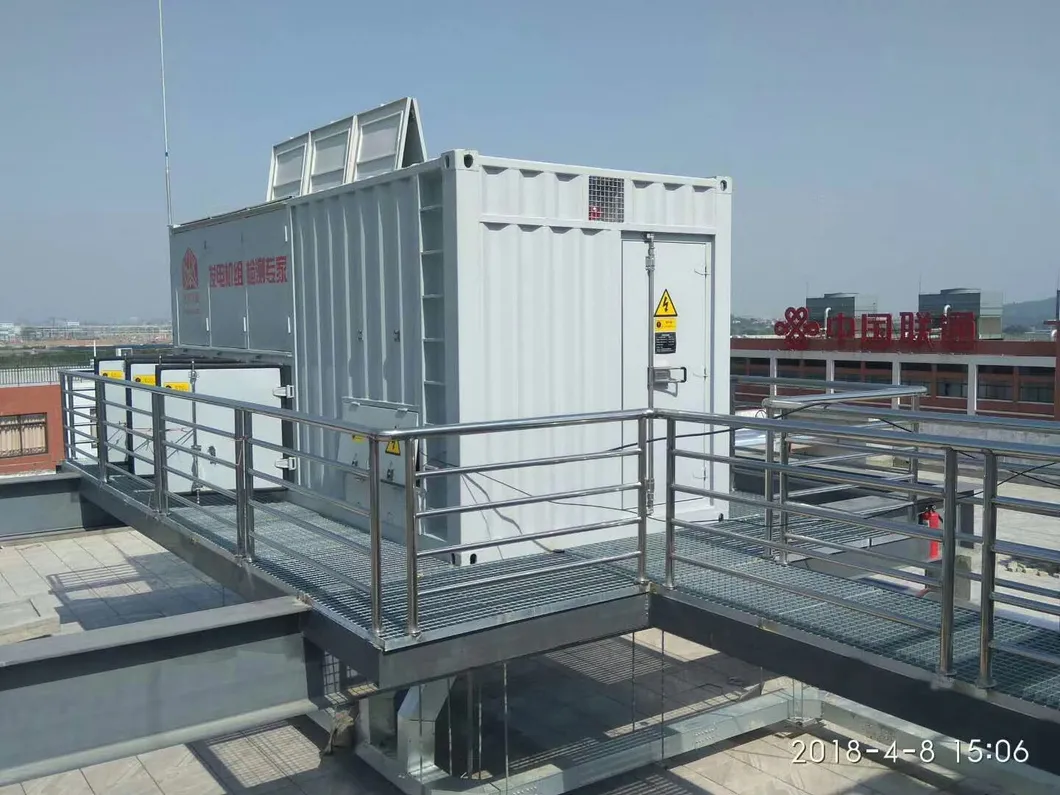

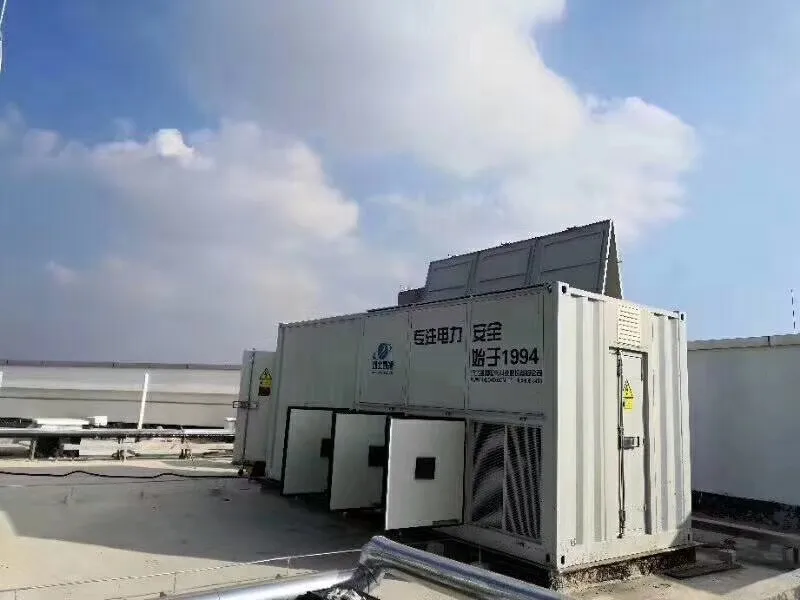

Galería del Producto
❓
Preguntas Frecuentes (FAQ)
1. ¿Qué es la función de carga ficticia?
Es un sistema de ajuste dinámico que asegura que la carga aplicada al generador sea siempre mayor o igual a un valor preestablecido (XkW), añadiendo o quitando carga automáticamente en menos de 5 segundos.
2. ¿Qué parámetros se pueden visualizar en el panel?
El medidor LED muestra en tiempo real el voltaje y corriente de las tres fases, potencia activa, reactiva, aparente, factor de potencia, frecuencia y el tiempo total de operación.
3. ¿Cómo se controla el equipo a larga distancia?
Se puede controlar mediante el modo "Control Remoto" usando un cuadro de mando externo o a través de "Control Inteligente" mediante software conectado por RS485.
4. ¿Es posible realizar pruebas automáticas por etapas?
Sí, el modo de carga automática permite configurar múltiples etapas de carga con duraciones específicas que el sistema completa de forma autónoma.
5. ¿Cuál es la resistencia a condiciones ambientales externas?
El equipo está diseñado para operar en temperaturas de -20ºC a +50ºC, con una humedad relativa de hasta el 95% y cuenta con un grado de protección IP55.
6. ¿Qué sucede si se intentan usar dos modos de control a la vez?
El sistema cuenta con un modo de bloqueo de seguridad que invalida cualquier operación que no provenga del modo seleccionado actualmente, evitando conflictos y accidentes.
