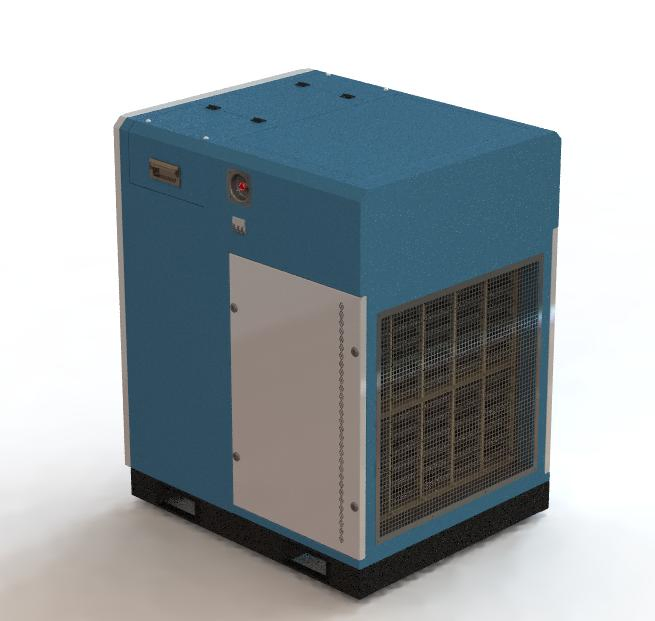

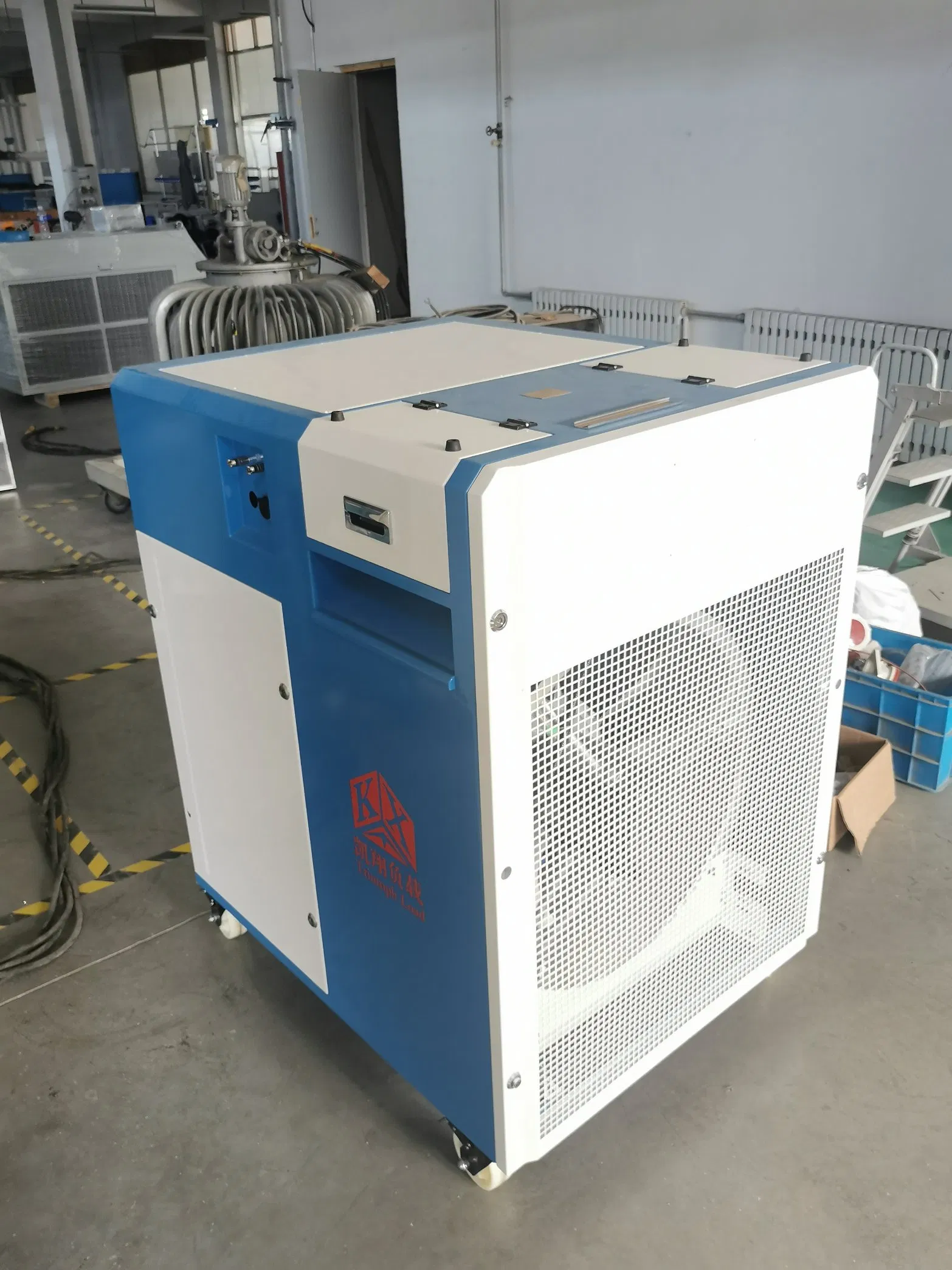

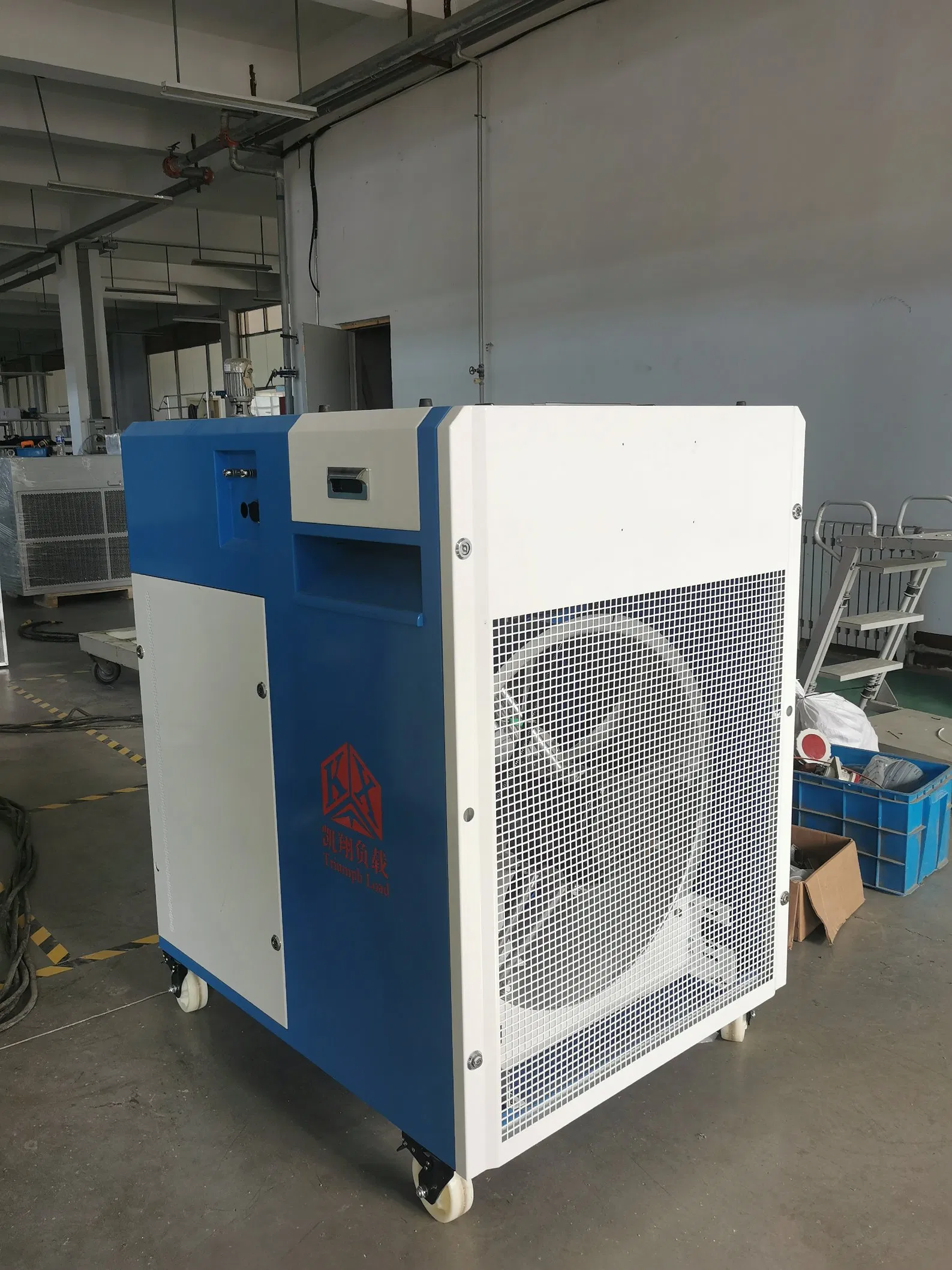

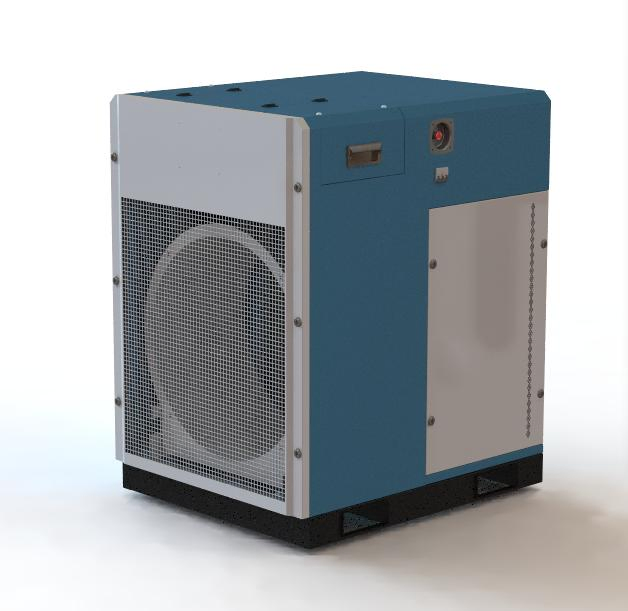

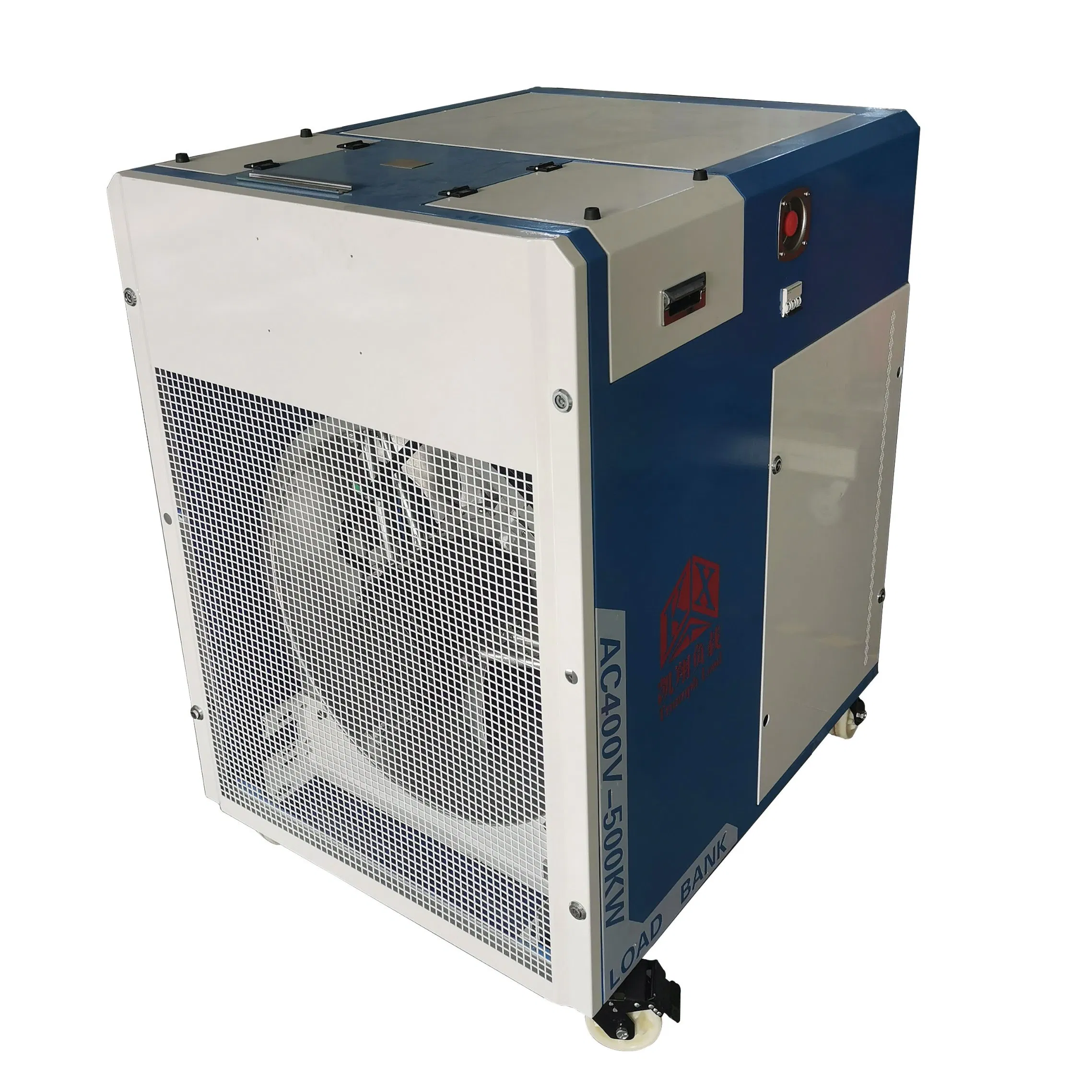

500kw Inteligente 3phase Banco de Carga Resistivo
Descripción del Producto
Información Básica
No. de Modelo:
AC400-500kW
Visualización:
Digital
Peso:
100-500 kg
Fuente de Alimentación:
380v a 690v
Tensión Nominal:
400v 3phase 50hz/60hz
Potencia Nominal:
500kw
Pasos de Carga:
1kw a 500kw
Ciclo de Trabajo:
Continuo
PLC:
Siemens
Contactor:
Schneider
Origen:
China
Capacidad de Producción:
500 unidades/año
Descripción de Producto
🔹 Introducción a la Función
- El usuario puede cargar cualquier potencia dentro de la potencia nominal, probar tensión trifásica de estado estable, corriente, potencia activa, reactiva, aparente, factor de potencia y frecuencia.
- Soporta carga/descarga mediante panel manual, control remoto o software de PC con preajuste de alimentación.
- Modos de Control: Local manual (botones de 1kW), control remoto por cable (opcional) y control inteligente por PC.
- Bloqueo de seguridad para modo de control seleccionado.
- Generación de curvas de datos y visualización LED de 3 líneas.
🖥️ Funciones del Software de Procesamiento
- Comunicación vía RS232, RS485 o interfaz USB.
- Modo de carga automática: Programación de ciclos (0%→25%→50%→75%→100%).
- Pruebas paralelas: Registro sincronizado de múltiples bancos de carga.
- Intervalo de recopilación de datos mínimo de 2 segundos.
- Exportación de datos a Excel y gráficos en formato JPG.
Especificaciones Técnicas
| Parámetros del Banco de Carga AC400-500kW | |
|---|---|
| Tensión / Frecuencia Nominal | 400Vac trifásico 4 hilos, 50Hz (Fase: 230V) |
| Potencia de Carga Nominal | Carga resistiva: 500kW |
| Pasos de Carga | 1KW, 2kW, 5kW, 10kW, 20kW, 50kW, 100kW, 200kW |
| Factor de Potencia (PF) | 1 |
| Precisión de Carga | Global ±3%, por paso ±5% |
| Tipo de Refrigeración | Aire forzado (entrada horizontal, salida horizontal) |
| Peso / Dimensiones | 385kg / 1100mm*900mm*1200mm |
| Altitud / Temperatura | ≤2500m / -20ºC a +50ºC |
| Componentes Clave | Contactor Schneider, Fusible Miró |

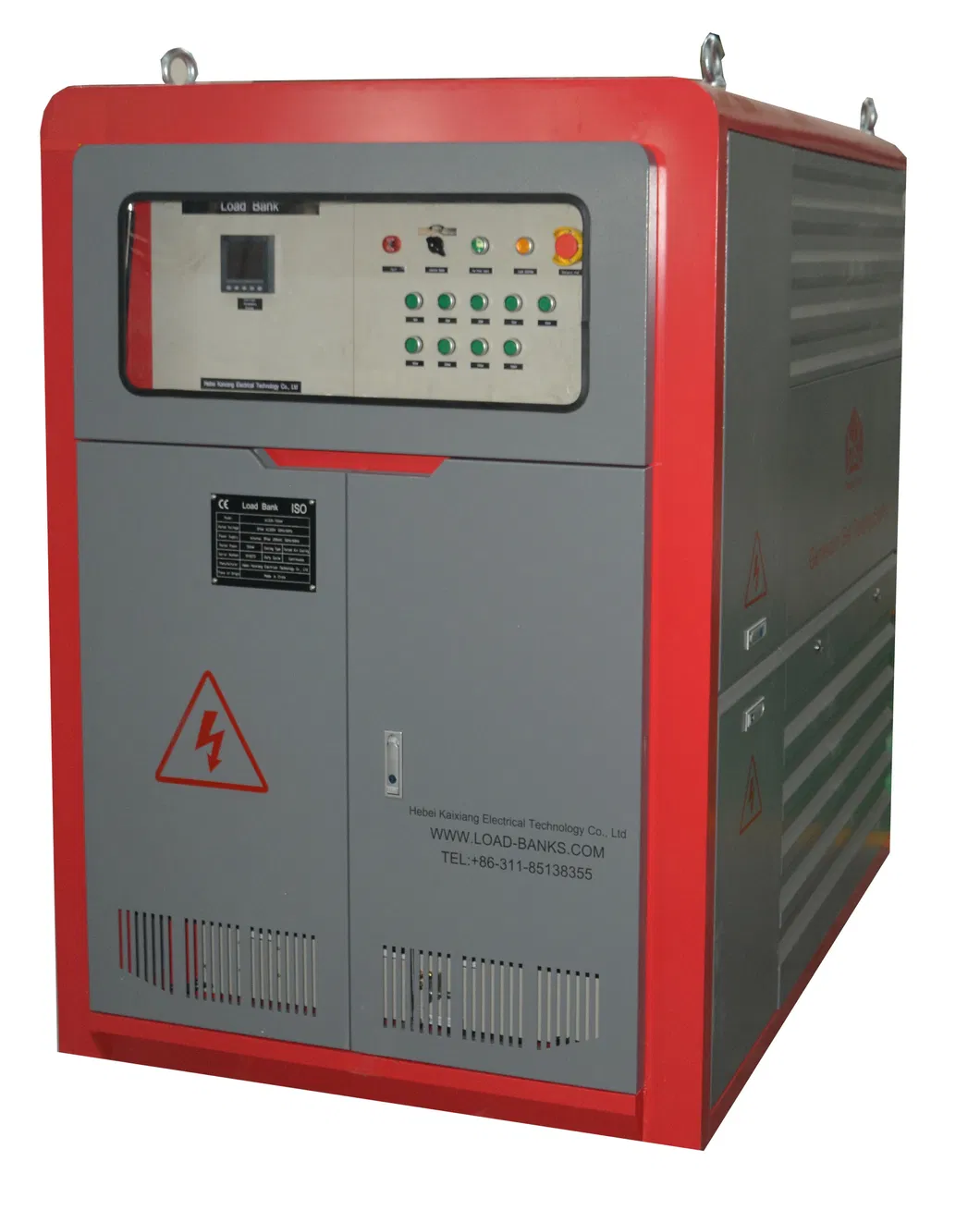

Galería de Productos
Preguntas Frecuentes (FAQ)
¿Para qué sirve el banco de carga de 500kW?
Se utiliza para probar generadores, UPS y sistemas de potencia, permitiendo verificar el rendimiento bajo carga real en un entorno controlado.
¿Cómo se controla la carga del equipo?
Ofrece tres métodos: control manual mediante botones en el panel local, control remoto por cable y control inteligente mediante software en PC.
¿Qué datos se pueden registrar durante las pruebas?
El sistema registra en tiempo real tensión, corriente, potencia activa/reactiva, frecuencia y factor de potencia, generando gráficos y reportes en Excel.
¿El equipo es apto para funcionamiento continuo?
Sí, gracias a su sistema de refrigeración por aire forzado y componentes de alta calidad, está diseñado para ciclos de trabajo continuos.
¿Cuál es el paso mínimo de carga?
El equipo permite un ajuste muy preciso con pasos mínimos de carga de 1kW, permitiendo una simulación detallada de la demanda eléctrica.
¿Qué protecciones de seguridad incluye?
Incluye protección contra sobrecalentamiento, fallos de ventilación y parada de emergencia, notificando cualquier anomalía a través del software de control.
